脉冲编码器的类型结构和工作原理都有哪些?

时间:2020-08-11 15:03 点击次数:


  编码器的类型有很多种,今天我们就来为你介绍一种脉冲编码器,看看这种编码器的类型、构成元件和工作原理都有哪些?下面就让杭州编码器的小编为你介绍下!

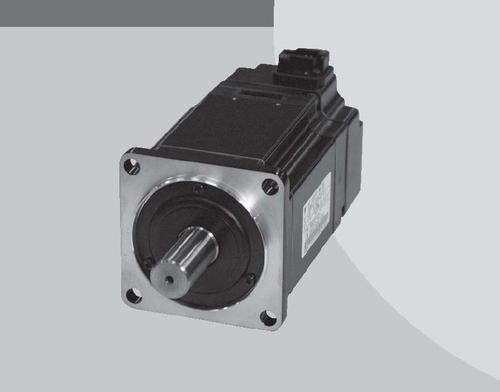

杭州编码器

  脉冲编码器分为三种类型:光电编码器、接触式编码器和电磁编码器,光电式的精度和可靠性优于其他两种,所以数控机床只采用光电脉冲编码器。

  脉冲编码器的结构:圆盘的圆周上刻有等间距的线条,这些线条分为透明和不透明两部分,称为圆形光栅。圆形光栅随工作轴旋转。与圆形光栅相对,平行放置一个固定的扇形薄片,称为指示光栅,并在其上形成两个间距相差1/4的狭缝(区分方向的狭缝)。此外,还有一个零槽(每转一个脉冲)。脉冲发生器通过十字接头或键与伺服电机相连。

  脉冲编码器的工作原理

  当圆形光栅与工作轴一起旋转时,光线穿过两个光栅的线条,形成明暗条纹。光电元件接收这些明暗光信号,并将它们转换成交流电信号。电信号是两组类似正弦波的电流信号a和b,A和B信号相差90度,并被放大和整形成方波。通过两个光栅的信号也有一个“每转脉冲”,称为Z相脉冲,也是通过上述处理获得的。z脉冲用于产生机床的参考点。随后的脉冲被发送到计数器,并且可以根据脉冲的数量和频率来测量工作轴的旋转角度和速度。其分辨率取决于圆形光栅的圈数和测量电路的细分次数。

  以上就是针对于类型结构和工作原理上的内容介绍,那么本文到这里也就结束了,感谢你的阅读!
